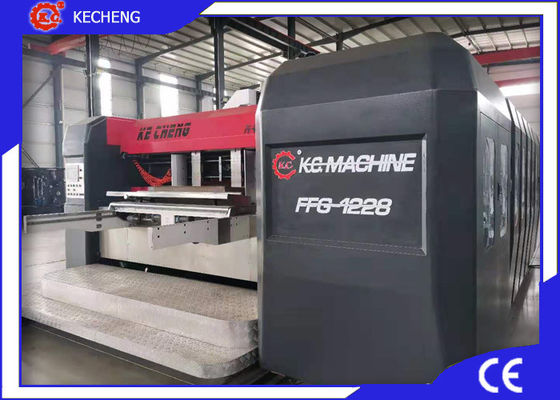

impresora de color de 200pcs/Min Automatic 4 Slotter Die Cutter

920 impresora Slotter Gluer Inline de la parte inferior de la máquina de fabricación de cartón 300pcs/min

◆Estructura con la rueda de cerámica de la transferencia del vacío, buena exactitud de la transferencia de la alta precisión del registro.

◆Conveniente para las clases diversificadas de tamaño de la fabricación del cartón.

◆Espina de pescado acabada +/-1MM del cartón

◆Arrugar-ranurar la unidad, evita el arrugar de la línea de estallar, un mejor plegamiento.

◆Eyector contrario con abajo del amontonamiento.

◆Elija los componentes y los transportes eléctricos de la transferencia, certificación de la marca internacional del CE del paso

Parámetro de Technologic

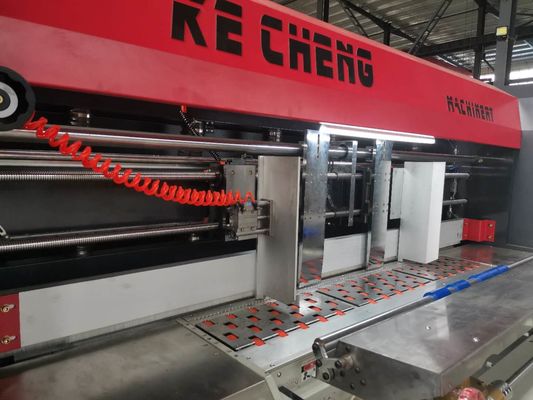

SECCIÓN DE ALIMENTACIÓN

• 1) El alimentador del borde de ataque hacen la alimentación fácilmente y estables

  2) Todos los bafles son ajustan por control eléctrico

  3) Los rodillos de alimentación grinded y plateado con cromo rígido, haga la rectificación del blance para el establo de funcionamiento.

  4) Hueco de los rodillos de alimentación ajustado por la pantalla táctil

• Fila de las introducciones originales de los rodillos de alimentación: El diámetro superior del rodillo de alimentación es 132 milímetros, acero inconsútil cubierto con el caucho desgaste-resistente tratado por la rectificación de la balanza

• Abajo de la alimentación el diámetro del rodillo es 156 milímetros, acero inconsútil con la superficie del nudo

• Segunda fila de los rodillos de alimentación: El diámetro superior del rodillo de alimentación es 86 milímetros con los anillos 132m m de alimentación del diámetro dos, la tubería de acero inconsútil se platea con cromo y superficie grinded

• Abajo de la alimentación el diámetro del rodillo es 156 milímetros, la tubería de acero inconsútil se platea con cromo y superficie grinded.

  7)La instalación de la adsorción del polvo del proyecto del aire superior con el cepillo equipado en la entrada del extractor para eliminar la impureza en la superficie de impresión del papel en mucho para mejorar la calidad de impresión.

  8)Centrado automático entre las unidades de alimentación, de impresión y de ranurar

IMPRESIÓN DE LA SECCIÓN

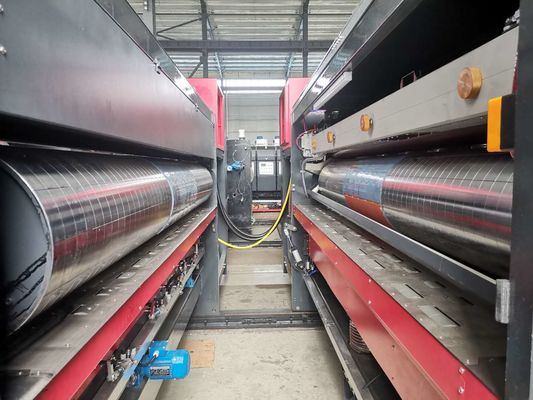

• 1) Transferencia del vacío en el cuerpo de impresión

  2) El rodillo experimenta grinded y plateado con cromo rígido, haga la rectificación de la balanza para el establo de funcionamiento

  3) Todos los huecos ajustados por control del PLC y de la pantalla táctil

• La transferencia del vacío en el cuerpo de impresión para que opción guarde el grueso de la cartulina mejor y mejore el efecto de impresión.
• La superficie de la rueda del transmissioin plateó de cerámica para aumentar el wearability.
• El hueco entre el gabinete del vacío y el rodillo de impresión ajustados por el PLC y la pantalla táctil.

• 7) Anilox de cerámica y estructura de goma de la distribución de la tinta del rodillo.

  8) El diámetro externo del rodillo de cerámica del anilox es ¢212 milímetro, la tubería de acero se platea con la superficie grinded de cerámica y el anilox laser-tallado

• El diámetro de goma ¢210 milímetro, acero inconsútil del rodillo cubierto con caucho de la desgaste-resistencia, hace altura media y tratado por la rectificación de la balanza.

• 10) Diámetro del rodillo de impresión: 405m m (cliché incluyendo de 7.2m m con el trazador de líneas)

• La impresión presionando el diámetro externo del rodillo es ¢186mm, la tubería de acero se platea con cromo rígido y superficie grinded.

• 15) El movimiento circular del rodillo de impresión adopta el PLC, el control de la pantalla táctil y el ajuste del inversor de 360^o. (el funcionamiento y la detención pueden ser ajustados)

  16) Automático coloque de nuevo después de lavar la plantilla de impresión durante la procesión de impresión.

  12) Árbol fijo de la placa de las ruedas de trinquete

  13) Cargando y descargando imprimiendo la plantilla, balanceo eléctrico de CW/CCW que controla por el interruptor de pie

  14) El movimiento horizontal del rodillo de impresión es controlado por PLCladjustment de +/-5mm

  Mecanismo elevador neumático automático que trabaja con el sistema de alimentación (el rodillo de Anilox baja para tocar la impresión de la plantilla durante la alimentación y se alza para dejar la impresión de la plantilla después de parar la alimentación.)

SECCIÓN DE SLOTTER CREASER

• 1) Ranurando la unidad consista en pre el arrugar de la rueda, de la rueda que arruga y de ranurar la unidad

• La rueda que arrugaba con la PU plateó para buen arrugar y evitar la grieta de papel

• 3) Rodillo pre que arruga y hueco del rodillo que arruga ajustados por control de la pantalla táctil

  4) Diámetro de los rodillos que arruga: 110m m, plateado con cromo rígido y superficie grinded

  5) Ranurar el diámetro de los rodillos del tenedor: 156m m, plateado con cromo rígido y superficie grinded

  6) 5 cuchillos que ranuran

  7) La placa de guía que ranura de acero echada hace ranurar exacto y nunca dañar el cuchillo que ranura.

  8) 9 Crsi que ranura los cuchillos

  9) Todos los cuchillos se mueven y ranurando el movimiento del tenedor ajustado por control del PLC

  10) Ranurando el hueco de los rodillos del tenedor ajustado por control eléctrico

  11) Hueco del rodillo de alimentación ajustado por control del PLC

  12) Los rodillos de alimentación grinded y plateado con cromo rígido, haga la rectificación del blance para el establo de funcionamiento.

MUERE LA SECCIÓN DEL CORTADOR

• 1) Muere el diámetro 360m m del rodillo del cortador, hecho del material el moldear de acero y plateado con cromo rígido y superficie grinded

  2) El diámetro 390m m del rodillo de la cubierta del yunque, material acero-que moldea se platea con cromo rígido y superficie grinded

  3) El hueco del rodillo que corta con tintas y del rodillo de la cubierta del yunque ajusta por control eléctrico

  4) Hueco del rodillo de alimentación ajustado por control del PLC y de la pantalla táctil

  5) Los rodillos de alimentación grinded y plateado con cromo rígido, haga la rectificación del blance para el establo de funcionamiento.

• El movimiento circular del rodillo que corta con tintas es controlado por el PLC, el control de la pantalla táctil y el ajuste numérico eléctrico de 360° (el funcionamiento y la detención pueden ser ajustados)

7) Cubierta del yunque de Depair y de Maxdura para la opción

8) Cubierta del yunque que repara el cuchillo instalado
