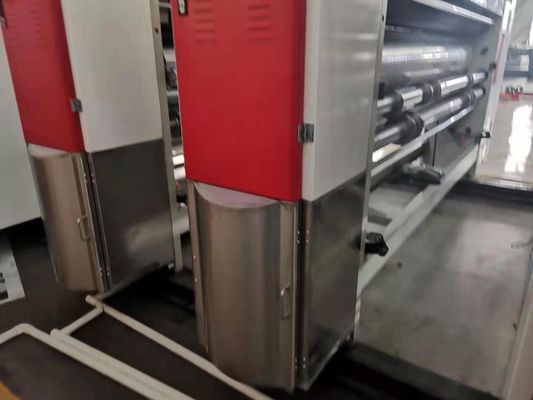

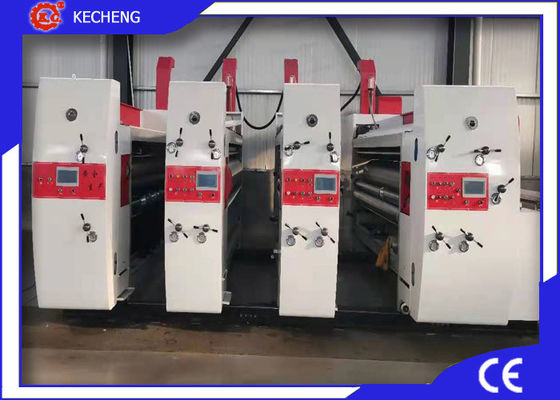

Máquina acanalada de alimentación de Slotter Die Cutter de la impresora del cartón del borde de ataque 2 colores
•Diseño según la alta petición y la función confiable, operación de la humanización que puede ajuste, revisión, instrumento, cambio y las memorias en breve periodo de tiempo, y datos de la exhibición.
•Todos los rodillos impulsores se hacen del alto acero, cromo duro platearon la superficie con grinded.
•Los engranajes impulsores adoptan el acero de alta calidad con el tratamiento térmico con grinded.
•El rodillo de la impulsión principal adoptar sin llave conecta, disminuye el hueco de la conexión, asegurar la impresión de la precisión.
•El dispositivo del equilibrio automático del aceite del ingeniero, mantiene el igual del nivel de aceite cada unidad.
•La fase adopta el ajuste digital eléctrico con de la “la función cero automática vuelta” y ‘de las memorias ‘(opciones: Pantalla táctil del control del PLC)
•Tipo de alimentación borde de ataque del uso o alimentación del retroceso.
Parámetro de Technologic
| Modelo |
KC-M920 |
KC-M1224 |
KC-M1628 |
| Tamaño de alimentación máximo |
900*2100m m |
1200*2500m m |
1600*2900m m |
| Tamaño de alimentación mínimo |
300*650m m |
400*720m m |
450*750m m |
| Tamaño de impresión máximo |
880*1000m m |
1150*2400m m |
1550*2800m m |
| Tamaño de alimentación del salto |
1100*2100m m |
1400*2500m m |
1800*2900m m |
| Velocidad máxima |
150pcs/min |
120pcs/min |
90pcs/min |
| Registro |
+/-0.5mm |
+/-0.5mm |
+/-0.5mm |
| Hueco que ranura mínimo |
los 250*70*250*70m |
270*80*260*80m m |
280*100*280*100m m |
| El ranurar exacto |
+/-1.5mm |
+/-1.5mm |
+/-1.5mm |
| El cortar con tintas exacto |
+/-1.5mm |
+/-1.5mm |
+/-1.5mm |
CARACTERÍSTICAS
Unidad del alimentador
El ※ que se separa y que combina de la máquina y de la plataforma experimenta control eléctrico añadió con la alarma que suena consecutivamente durante el funcionamiento para asegurar la seguridad del trabajador
el ※ ataque el sistema de alimentación del borde que adopta la succión del vacío para hacer la alimentación de la cartulina lisa, volumen del proyecto del aire se puede ajustar según diversa cartulina.
Los bafles laterales del ※ y el movimiento trasero del bafle son ajustados por el control manual, fácil actuar
Rodillo de alimentación superior del ※: Diámetro: ¢132mm, tubería de acero inconsútil cubierta con caucho desgaste-resistente para asegurarse del papel alimentado en buena forma.
※ Abajo del rodillo de alimentación: Diámetro: ¢156mm, tubería de acero inconsútil se platea con cromo y superficie grinded.
Cuerpo de impresión
Rodillo de impresión del ※:
1)Diámetro: ¢455mm (con cliché)
2)La tubería de acero inconsútil del rodillo de impresión se platea con cromo rígido y superficie grinded; 2)El tratamiento de la rectificación asegura el funcionamiento estable;
3)Cargando y descargando cliché con CW/CCW que controla eléctrico por el interruptor de pie.
※ Que presiona el rodillo:
1)Diámetro: ¢156mm
2)Presionar la tubería de acero inconsútil del rodillo se platea con cromo rígido y superficie grinded; 3)El tratamiento de la rectificación asegura el funcionamiento estable
4)Presionar el dial del intervalo del rodillo es ajustada por control manual en una gama de ajuste a partir de la 0 hasta 12m m
Rodillo de Anilox del ※:
1)Diámetro: ¢176mm
2)La tubería de acero inconsútil del rodillo de Anilox se platea con cromo rígido y la superficie grinded, presionando el anilox;
3)Mecanismo elevador neumático automático que trabaja con el sistema de alimentación (el rodillo de Anilox baja para tocar la impresión de la plantilla durante la alimentación, se alza para dejar la impresión de la plantilla después de parar la alimentación);
Rodillo de goma de distribución de la tinta del ※:
1)Diámetro: ¢168mm
2)La tubería de acero inconsútil del rodillo de goma se platea con cromo rígido y superficie grinded. 3)El caucho grinded especialmente en grado medio y alto con efecto de distribución de la tinta excelente
Rodillo de alimentación del ※:
1)El diámetro superior del rodillo de alimentación es ¢86mm, tubería de acero inconsútil con 2 ruedas de alimentación, plateadas con cromo rígido y superficie grinded.
2)Abajo de la alimentación el diámetro del rodillo es ¢132mm, plateado con cromo rígido y superficie grinded.
3)El dial de alimentación del intervalo es ajustado por control manual en una gama de ajuste a partir de la 0 hasta 12m m
Ajuste de la fase del ※:
1)Estructura planetaria;
2)Ajuste numérico eléctrico de 360°
3)El movimiento horizontal puede ser ajustado por control manual con el ajuste de la distancia de 10m m
Circulación del ※ del agua de la tinta:
1)La bomba de diafragma neumática realizaron el abastecimiento de la tinta, fácil actuar y mantener; 2)La pantalla de filtro de aceite puede filtrar la impureza
Unidad de Slotter
Dispositivo que arruga del ※:
1) Diámetro ¢110mm del rodillo que arruga, plateado con cromo rígido y superficie grinded, con el movimiento estable;
2) Tratado con la rectificación de la balanza para realizar el funcionamiento estable;
3) El dial del intervalo del rodillo que arruga corre el ajuste manual en una forma ajustable 0 a 12m m de la gama.
4) Movimiento horizontal de la rueda que arruga ajustado por control manual.
Estructura del ajuste horizontal del ※ de ranurar el tenedor del cuchillo:
1) El diámetro del árbol es ¢156mm, plateado con cromo rígido y superficie grinded con el movimiento estable;
2) La anchura que ranura es 7m m;
3) El cuchillo que ranura de acero de aleación grinded en forma del engranaje después del tratamiento térmico ofrece rigidez y dureza excelentes;
4) El cuchillo del ajuste de la doble-cuchilla del acero de aleación después del tratamiento térmico con el filo puede hacer la alta precisión
5) Ranurando el movimiento horizontal del cuchillo con la rueda cearsing ajustada por el control manual, fácil actuar.
※ Que ranura la estructura del ajuste de la fase:
1) Estructura del engranaje planetario;
2) Ranurando fase adopta el ajuste numérico eléctrico de 360° (el funcionamiento y la detención pueden ser ajustados)
3) Altura del cartón ajustada por control del PLC.
Muere la unidad del cortador
Rodillo que corta con tintas
1) Diámetro: ¢410mm
2) Hecho del material el moldear de acero y plateado con cromo rígido y superficie grinded 3)Tratado con la rectificación de la balanza para mejorar estabilidad de funcionamiento
4)El intervalo fijado del tornillo en el cortador de dado es 100m m 5)Conveniente muere el cortador que la altura es 25.4m m
rodillo de la cubierta del ★Anvil
1) Diámetro: ¢434.2mm
2) el material Acero-que moldea se platea con cromo rígido y superficie grinded. 3)La rectificación de la balanza mejora estabilidad de funcionamiento.
4)Ajuste de la mano del intervalo con el rodillo del cortador de dado. 5)El grueso del amortiguador alcanza 9m m, anchura 250m m
6)La instalación móvil mecánica con una distancia móvil horizontal de 40m m
estructura del ajuste del ★Phase
1) Estructura del engranaje planetario.
2) La fase que corta con tintas es controlada por el ajuste numérico eléctrico de 360° (el funcionamiento y la detención pueden ser ajustados)
ajuste ★Interval
El intervalo de alimentación está ajustando por control manual
