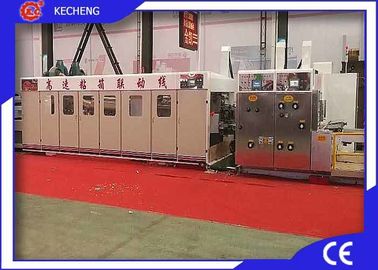

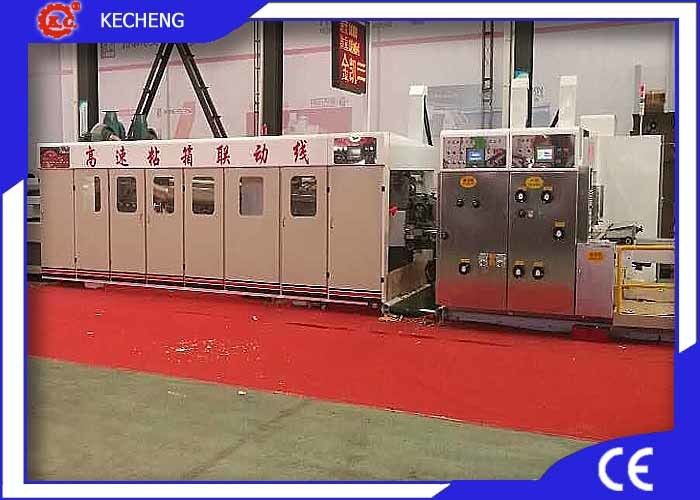

Impresora acanalada Slotter Gluer de Flexo de la máquina de fabricación de cartón de la impresión superior en línea
KC-PG consiste en la impresora automática, el gluer automático de la carpeta y el bundler auto. Ofrece las unidades móviles, rollo para rodar transferencia o transferencia del vacío. Tinta y función ahorro de energía, pantalla táctil y disposición del PLC. El sistema lubricante automático guarda el lubricante de todas las unidades en el mismo nivel.
Intervalos ajustados por el manual O EL PLC y la pantalla táctil, diseño rápido del funciton del orden del reserva-principio.
Conveniente para la cartulina acanalada.
Parámetro de Technologic
| Modelo |
KC-PG920 |
KC-PG1224 |
| Velocidad de trabajo máxima |
250pcs/min |
200pcs/min |
| Tamaño de alimentación máximo |
900*2100m m |
1200*2500m m |
| Tamaño de alimentación que salta máximo |
1100*2100m m |
1400*2500m m |
| Tamaño de alimentación mínimo |
300*650m m |
350*720m m |
| Tamaño máximo de la impresión |
880*2000m m |
1150*2400m m |
| Grueso de la cartulina |
2-11m m |
2-11m m |
| Registro |
+/-0.5mm |
+/-0.5mm |
| El ranurar exacto |
+/-1.5mm |
+/-1.5mm |
| El cortar con tintas exacto |
+/-1.5mm |
+/-1.5mm |
| Profundidad que ranura máxima |
210m m |
285m m |
| Ranurar intervalo |
260*75*260*75m m |
270*85*270*85m m |
| Velocidad de Gluer |
Sychronized con la impresora |
Sychronized con la impresora |
| Liar velocidad |
15-20bundles/min |
15-20bundles/min |

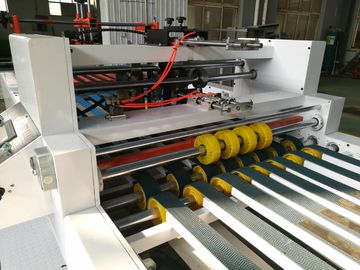

1 unidad de alimentación
1.Continuous o la alimentación del salto está disponible con el contador;
alimentador del borde de ataque de la automatización del sol 2.Copy con la transferencia fuerte del vacío para
alimentación exacta y estable; (hecho de provincia de Guangdong)
control de la impulsión de la frecuencia 3.Variable para la fan del ventilador de vacío para aumentado
o succión disminuida del vacío para hacer juego diversa cartulina del tamaño.
el rollo 4.Feeding se hace del caucho de la dos-capa, la capa interna es suave y externa
la capa es dura, ésta hace capa interna más flexible y emerge más
desgaste-resistente, y reduzca el daño de la flauta de la cartulina;
5.Dust quitan el sistema con el cepillo y el limpiador dividido en segmentos de las hojas del vacío;
el sistema Uno mismo-bloqueado adopta para ajustar hueco de los rollos de alimentación, motorizado
y control del PLC de las guías laterales del alimentador;
6.Motorized tope /backward delantero y posición de abajo ascendente para fácil
y ajuste rápido;
el motor 7.Main se protege contra el inicio encima de cuando las unidades no están completamente
cerrado y bloqueado.
Cuerpo de impresión 2
rodillo del anilox 1.with y rodillo del caucho
2.Mounting el rodillo con left and right ambos del dispositivo de fijación lateral, dejó
posición de montaje más exactamente.
el embrague 3.Pneumatic se adopta en el rollo del anilox:
(1) haga que el rollo corre en la misma velocidad que el motor principal cuando la unidad
está imprimiendo;
(2) haga que el rollo para cuando la unidad no está imprimiendo;
(3) reduzca la posibilidad del daño al rollo de goma y al anilox
ruede para la operación del inproper;
(4) permita las unidades encima de las cuales sea parado ser lavado mientras que corre.
el registro 4.Printing es de control digital por el motor y el PLC
el registro 5.Transverse es también controlado digital al lado del motor y de PLC ±10mm
6. De solidificación rápida y uno mismo que cierran los cuellos del tirón.
7.A fijó el dispositivo del registro de la impresión y el freno del embrague electromágnetico
se utiliza cuando la unidad es opened.upon que cierra la unidad, las posiciones son
exacto se restaura tan la unidad listo para la producción fuera
ajuste.
la función 8.Cleaning se puede cambiar automáticamente para asegurar la tinta
reciclaje a fondo
9.Automatic que reajusta después de limpiar la impresora
10.with seis unidades cuchilla de cerámica del rodillo y de doctor de cuatro unidades.
11.ceramic rodillo LPI según el requisito de cliente.
Unidad que ranura 3
1.Single las cuchillas del eje cinco que ranuran, un engranaje interno ajustan la altura
de la caja del cartón y evita que el aceite lubricante se derrame o
el escaparse sobre la cartulina
2.The primero pre-que arruga, la cartulina para no ser dañado después de preprensar.
el rollo que arruga 3.Upper cubierto por el anillo del yunque, así que la cartulina no se daña
fácilmente.
los jefes 4.Slotting se mueven a lo largo de los carriles de la ventaja del trazador de líneas y son conducidos por la ventaja
tornillos para el movimiento flexible y exacto.
el jefe 5.Upper y un jefe más bajo se juntan para mantener los dos cuchillos alineados
mientras que se mueve, que es útil prolongar vida de servicio.
el registro 6.Slotting y la altura de la caja del cartón son controlados digital cerca
motor y PLC.
el movimiento 7.Transversal de los rollos pre-que arrugan, y ranurar los jefes son
controlado digital por el motor y el PLC
controles 8.Motorized del calibre de los jefes que ranura.
el dispositivo protector 9.A evita que el cuchillo que ranura se estrelle cuando
la altura de la caja del cartón se ajusta.
el cuchillo de corte del ángulo 10.Flexible puede cortar la cartulina de 3 o 5 o 7 capas sin
ajuste, fácil actuar.

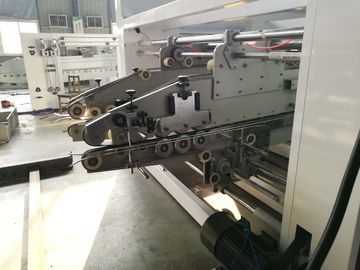

Gluer de 5 carpetas
tipo de alimentación 1.sunction
sistema adhesivo del espray 2.automatic (importaciones)
3.left, la derecha, frente, automático de la parte posterior tomado juntos funcionan.
orden automático del cambiador del control 4.computer, órdenes de la tienda automática.
5. posición del bafle, pantalla táctil.
posición de la cabeza 6.paste, pantalla táctil.
tipo de alimentación del bramido
tipo de alimentación 1.suction.
2.automatic cuentan exactamente y automático hacia fuera
ajuste del bafle 3.front, pantalla táctil
ajuste del bafle 4.back, pantalla táctil
5.Count hacia fuera, pantalla táctil
