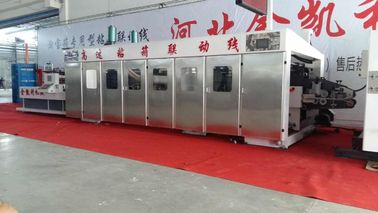

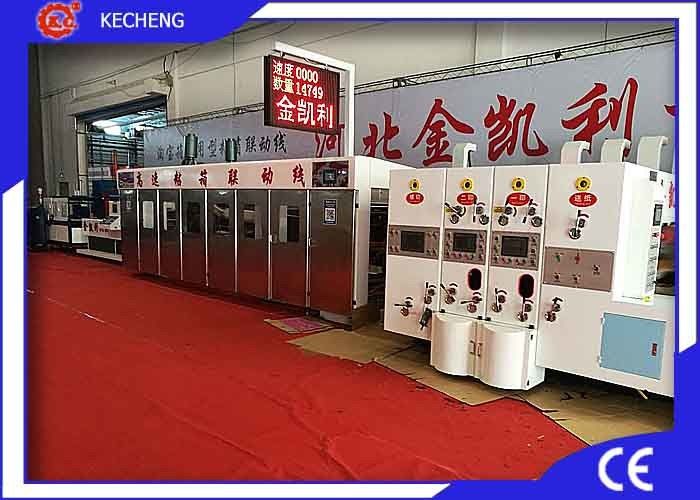

Velocidad automática superior de Slotter Gluer de la impresora de Flexo de la tinta del agua de la impresión en línea
KC-PG consiste en la impresora automática, el gluer automático de la carpeta y el bundler auto. Ofrece las unidades móviles, rollo para rodar transferencia o transferencia del vacío. Tinta y función ahorro de energía, pantalla táctil y disposición del PLC. El sistema lubricante automático guarda el lubricante de todas las unidades en el mismo nivel.
Intervalos ajustados por el manual O EL PLC y la pantalla táctil, diseño rápido del funciton del orden del reserva-principio.
Conveniente para la cartulina acanalada.
Parámetro de Technologic
| Modelo |
KC-PG920 |
KC-PG1224 |
| Velocidad de trabajo máxima |
250pcs/min |
200pcs/min |
| Tamaño de alimentación máximo |
900*2100m m |
1200*2500m m |
| Tamaño de alimentación que salta máximo |
1100*2100m m |
1400*2500m m |
| Tamaño de alimentación mínimo |
300*650m m |
350*720m m |
| Tamaño máximo de la impresión |
880*2000m m |
1150*2400m m |
| Grueso de la cartulina |
2-11m m |
2-11m m |
| Registro |
+/-0.5mm |
+/-0.5mm |
| El ranurar exacto |
+/-1.5mm |
+/-1.5mm |
| El cortar con tintas exacto |
+/-1.5mm |
+/-1.5mm |
| Profundidad que ranura máxima |
210m m |
285m m |
| Ranurar intervalo |
260*75*260*75m m |
270*85*270*85m m |
| Velocidad de Gluer |
Sychronized con la impresora |
Sychronized con la impresora |
| Liar velocidad |
15-20bundles/min |
15-20bundles/min |
1 unidad de alimentación
1, embrague de la máquina
1)Campana eléctrica del embrague del control de máquina, anillo pasado móvil de la campana amonestadora, asegurando la seguridad de los personales de operación.
2)Eje impulsor con un embrague seguro para evitar uso erróneo y daño a la máquina (la máquina no es fija, el anfitrión no puede comenzar la operación).
3)Dispositivo que entrelaza neumático.
4) El motor del anfitrión pone en marcha el dispositivo de protección.
2, sistema delantero del alimentador del borde de la adsorción
1)la institución del alimentador del borde de ataque puede reducir grandemente el estorbar de fenómeno en curso de papel de la cartulina.
2)El alimentador auxiliar de la fan de la succión, se asegura del cartón de la bobina que alimenta suavemente, el volumen del viento se puede ajustar según el tamaño del tablero., la garantía máxima de la adsorción del vacío de la cartulina, de modo que más exacto para enviar el papel.
3)el bafle delantero y el bafle de la parte posterior adoptan el manual ajustan el hueco, alimentador que el bafle elevación-derecho adopta eléctrico ajusta hueco.
4)las ruedas del alimentador adoptan la fricción del material del poliuretano y la larga vida hechas, grandes.
5)conveniente para 3layers, cartulina acanalada 5layers y 7layers, incluye la cartulina e flauta.
6)suministre el contador del cartón, ponga y exhiba la cantidad de la producción.
3, unidad de la extracción de polvo
1)Equipado del mecanismo del retiro de polvo (quite el cepillo del polvo), quite con eficacia las impurezas superficiales de la cartulina, mejoran la calidad de la impresión.
4, rollo de alimentación
1)Tubería de acero inconsútil, caucho de desgaste-resistencia del paquete, corrección y balanza
2)Galjanoplastia de cromo del rodillo de una alimentación más baja.
3)ajuste manual del dial del hueco del rollo del papel del alimentador, gama de ajuste 0-11m m.
5, interruptor de control de operaciones (control informático del PLC)
1) el panel de control se equipa de la pantalla táctil de 10 pulgadas, puede controlar la alimentación de papel, imprimiendo, ranurando, el cortar con tintas, fácil actuar.
6, cero dispositivo de vuelta automático
1)Alimentación de papel, impresión, el ranurar, cortando la parte de la vuelta a cero automática eléctrica.
2) Generalmente el uso de la caja de papel automática al dispositivo cero, intento de imprimir dos se puede ajustar a la posición correcta, reduce la basura.
Cuerpo de impresión 2
1, rodillo de impresión
1), material de placa de acero, pulido superficial, cromado duro.
2), corrección de la balanza, buen funcionamiento.
3), eje fijo de la rueda de trinquete.
4), zanja llena de la placa del formato, conveniente para la versión colgante de 9m m.
5), cargamento y descarga cliché, positivo y negativa del control eléctrico del interruptor de pedal.
6), ajuste manual del dial de la liquidación del rodillo de impresión, ajusta la gama de 0-11m m.
2, imprimiendo el rodillo de presión
1), pulido superficial de la tubería de acero, cromado duro.
2), corrección de la balanza, buen funcionamiento.
3), imprimiendo el ajuste manual del dial del hueco del rodillo de presión, gama de ajuste 0-12m m.
4), ajuste manual del dial del hueco del rodillo del alimentador, gama de ajuste es 0-12m m.
3, rodillo del anilox del metal
1), superficie de la tubería de acero usando tecnología dura de electrochapado avanzada del cromo, duro, liso y desgaste-resistente.
2), uniforme del punto, uniforme en la tinta.
3), prolonga la vida de servicio del rodillo de la placa y del caucho.
4), ajuste del manual del dial del hueco del rodillo del anilox.
4, rodillo de goma.
1), superficie de la tubería de acero cubierta con caucho desgaste-resistente.
2), rodillo de goma de pulido arriba especial, efecto de la tinta es bueno.
5, rodillo de papel del up-down del alimentador
1), encima del rodillo: Tubería de acero inconsútil, con la rueda de la alimentación de papel 2.
2), abajo rodillo: hacia fuera el diámetro es tubería de acero inconsútil de 155 milímetros, pulido superficial, cromado duro.
3), ajuste manual del dial del hueco del rodillo del alimentador, gama de ajuste es 0-12m m.
6, mecanismo del ajuste de la fase
1)estructura del engranaje planetario.
2)la posición horizontal, ajusta manualmente la distancia de un total de 10m m.
3)el rodillo de cliché adopta el convertidor de frecuencia para ajustar la fase, vuelta a cero y ajustar la velocidad de la placa, ajuste la versión de la alta precisión.
7, circulación de la tinta
1), bomba de diafragma neumática para la estabilidad de la tinta, operación simple y mantenimiento.
2), filtro de la tinta, impurezas del filtro.
8, imprimiendo el dispositivo de la fijación de la fase
1), mecanismo neumático del freno.
2), cuando se separa o se ajusta la etapa, el mecanismo del freno se restringe para girar, y el punto fijo de la posición original del engranaje se mantiene.
Unidad que ranura 3
1, ajuste de la fase de la rueda, positivo planetarios y negativa 360 grados de ajuste eléctrico de la operación.
2, ajuste de altura de la anchura de la longitud del cartón por el control informático.
3, la posición delantera del cuchillo al cero automático, cero después del acoplamiento del asiento antes de la dislocación axial.
4, cuando el movimiento circunferencial del cuchillo trasero independientemente, ajustar la altura del cartón, encajona el alto ajuste eléctrico.
5, placas del acoplamiento son hechos por el centro de mecanización
6, el desplazamiento de la placa del acoplamiento tiene el diámetro de la manera linear de la diapositiva de 100m m, menos resistencia, movimiento exacto.
7, la transmisión síncrona de la barra superior y más baja del tornillo adopta los engranajes espirales, y la transmisión es confiable y conveniente ser instalado, que puede eliminar el hueco y conducir exactamente.
8, el hueco entre los sistemas de rueda superiores y más bajos del cortador de la parte que ranura se pueden ajustar por la condición del corte del grupo de la esquina del cortador.
9, tipo estructura, línea dos, cargando, línea presión de tres ejes, aseguran presionar efecto.
10, cuchillo elástico del ángulo, cinco capas tres capas no necesitan ajustar.
11, dispositivo neumático del freno de disco.
12, el diseño de la remuneración del desgaste de la cabeza de cortador se dibuja hacia fuera, y la vida del bloque de cobre se prolonga.
13, la mudanza entera del punto, conveniente para cambiar el cuchillo.
14, recarga, presionando el eje, el acero de alta calidad, aseguran rigidez. El cromo del cuerpo del rollo que muele, prolonga la vida de servicio
15, las ruedas que arrugan adoptan la estructura reemplazable, y el cromo plateado
16, línea que arruga regulador de presión para el ajuste eléctrico, valor de la pantalla táctil.
17, ranurando arrugar abajo de la rueda, producción de acero de alta calidad, para asegurar la rigidez del árbol. El cromo del cuerpo del rodillo que muele, prolonga la vida de servicio.
18, conexión libre dominante del uso.
19, el botón para controlar la operación positiva y negativa ranurada del cortador, y pueden mantener automáticamente la fase, parada y el estado corriente se puede alcanzar bajo ajuste de la fase que ranura
20, ranurado arrugando cada ubicación longitudinal del movimiento del cortador y las dimensiones de la caja son controlados por PLC, pantalla táctil instalada el panel de la operación, tamaño entrado de la ranura de la caja que ajusta automáticamente la disposición.
21, cuchillo de corte de cobre.
Gluer de 5 carpetas
1, presión de viento ayudó a la caída de la cartulina, ajuste delantero de la cartulina de la palmadita, dejó los cartones llano.
2, apilador haber ajustado eléctrico de bloqueo, hacen que los cartones apilan el centro.
3, frente y parte posterior bloqueando para la dislocación eléctrica.
4, cada número del cartón de plegamiento de 10 a 40 se pueden fijar automáticamente.
5, dispositivo de elevación del rodillo del cartón, parte movible del cartón de la continuación en la parte inferior,
papel de la pila fácilmente.
6, eléctrico de papel de la presión ajustan la altura.
