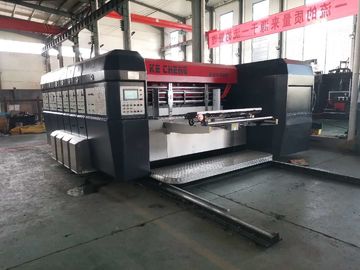

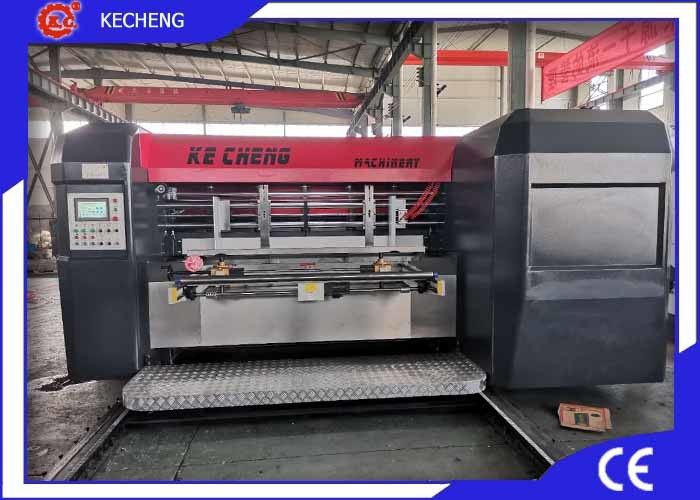

Ranurar la máquina de la impresora del cartón del control automático que corta con tintas 1m m

Impresora acanalada del cartón con ranurar cortar con tintas por control automático



Impresora acanalada del cartón con ranurar cortar con tintas usado para el cartón acanalado que hace a las compañías, 1)El alimentador semejante del borde de ataque de Sun 2) la máquina tiene el cuerpo de impresión de la transferencia del rodillo y cuerpo de impresión de la transferencia del vacío para la opción .3) la cámara de goma del rodillo con la distribución de la tinta del anilox y de la cuchilla de doctor con el rodillo de cerámica del anlilox entinta la distribución para la opción. 4)Todos los rodillos, engranajes y piezas principales experimentan el tratamiento exacto para asegurarse del establo corriente y la impresión) del solo eje precise.5 o del eje doble que ranura para la opción 6)Unidad que ranura resistente para correr daño estable y exacto de slotting.never el cuchillo que ranura.



Parámetro de Technologic



Modelo	KC-H618	KC-H 920	KC-H1224	KC-H1628	KC-H1632
Tamaño de alimentación máximo	600*1900m m	900*2100m m	1200*2500m m	1600*2900m m	1600*3300m m
Tamaño de alimentación mínimo	220*600m m	300*650m m	400*720m m	450*750m m	450*750m m
Tamaño máximo de la impresión	550*1800m m	880*1000m m	1150*2400m m	1550*2800m m	1550*3200m m
Tamaño de alimentación del salto	800*1900m m	1100*2100m m	1400*2500m m	1800*2900m m	1800*3300m m
Velocidad máxima	350pcs/min	300pcs/min	250pcs/min	180pcs/min	180pcs/min
Registro	+/-0.5mm	+/-0.5mm	+/-0.5mm	+/-0.5mm	+/-0.5mm
Hueco que ranura mínimo	240*60*240*60m m	los 250*70*250*70m	270*80*260*80m m	280*100*280*100m m	280*100*280*100m m
El ranurar exacto	+/-1.5mm	+/-1.5mm	+/-1.5mm	+/-1.5mm	+/-1.5mm
El cortar con tintas exacto	+/-1.5mm	+/-1.5mm	+/-1.5mm	+/-1.5mm	+/-1.5mm



CARACTERÍSTICAS

Todos los engranajes se hacen de 20 CrMnTi, experimentan apagado y precisan grinded para el buen servicio de la impresión y de la larga vida

Todos los rodillos experimentan el tratamiento exacto, grinded y plateados con el chorme rígido y hacen la rectificación de la balanza

El transporte tiene HRB, NTN, NSK para la opción



Unidad del alimentador



1 alimentador semejante de la ventaja de Sun hace la cartulina que alimenta fácilmente y estable, todos los bafles ajustados por control eléctrico

2 desempolve la ayuda del sistema quitan el polvo de la superficie de la cartulina para hacer la impresión mejor

3 el volumen de aire ajustado por el manual según diversa cartulina

4 filas dobles de los rodillos de alimentación

5 todos los intervalos del rodillo son control manual o eléctrico

Estructura de aleta 6 instalada

La alarma 7 sonará cuando está cercana o abre la unidad

Centrado automático 8 entre unidades de alimentación, de impresión, de ranurar y de cortar con tintas.



Unidad de impresora



1 impresión superior

Transferencia de 2 rodillos o transferencia del vacío para la opción

Cámara de la cuchilla de doctor 3 o distribución de la tinta del rodillo del caucho para la opción

Rodillo de cerámica del anilox del rodillo o del acero del anilox 4 para la opción

5 intervalos de los rodillos ajustaron por control manual o eléctrico

6 automático coloque de nuevo después de lavar cliché durante la impresión

Alarma de la escasez de la tinta 7 instalada

Sistema que se lava de la tinta automática 8 para la opción

Árbol fijo de la placa de 9 ruedas de trinquete

10 plantilla cargada y de descarga de la impresión, balanceo eléctrico de CW/CCW que controla por el interruptor de pie

El movimiento horizontal del rodillo de impresión 11 es controlado por PLCladjustment de +/-5mm

Mecanismo elevador neumático automático que trabaja con el sistema de alimentación (el rodillo de Anilox baja para tocar la plantilla de la impresión durante la alimentación y se alza hasta plantilla de la impresión de la licencia después de parar la alimentación.)

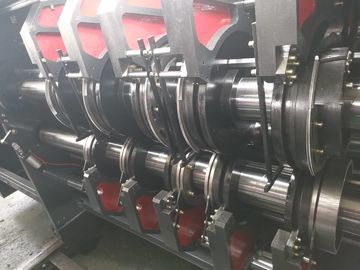

Unidad de Slotter



1 rueda de Precreasing, la rueda que arruga grande y la rueda en segundo lugar que arruga hacen la línea que arruga formada bien

Tenedor que ranura 2 que se mueve vía el árbol del tornillo y el carril de guía linear

Eje simple o doble 3 que ranura la estructura para la opción

Intervalo de 4 rodillos ajustado por control eléctrico

Agujero que corta con tintas 5 instalado para la opción

Intervalo de 6 rodillos que ranura ajustado por control eléctrico

El acero de molde 7 que ranura el tenedor hace ranurando movimiento del cuchillo liso y nunca el demage que ranura el cuchillo



Unidad que corta con tintas



1 lado a echar a un lado oscilación del tambor 50m m del yunque

Cuchillo del ajuste de 2 yunques instalado para el tratamiento de la cubierta del yunque

Marca de la cubierta de 3 yunques para la opción

El intervalo de 4 rodillos ajustó por control manual o eléctrico

La marca de la cubierta de 5 yunques es Maxdura, Depak o SEÑAL para la opción

Cuchillo de la cubierta de 6 yunques instalado



Apilador



1 altura de amontonamiento máxima 1600m m

Cadena 2 que conduce o que conduce hidráulica para la opción

El dispositivo de seguridad 3 instalado para evitar el gabinete de la colección cae repentinamente

La buena calidad 4 transporta la correa para el servicio del tiempo largo
