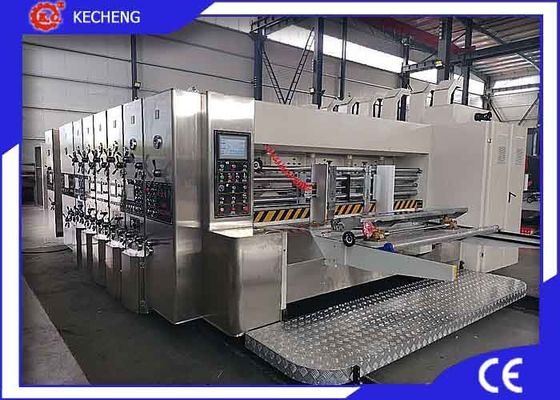

Modelo económico de impresión superior del apilador de Slotter Die Cutter de la impresora de Flexo de 5 colores

Modelo económico de impresión superior del apilador de Slotter Die Cutter de la impresora de Flexo de 5 colores



Modelo económico de impresión superior del apilador de Slotter Die Cutter de la impresora de Flexo de 5 colores 1)Transferencia del rodillo. 2)Alimentador del borde de ataque 3)Hueco del rodillo ajustado por el quencedd del manual o de los engranajes del PLC 4) y grinded.



Parámetro de Technologic



Modelo	KC-H618	KC-H 920	KC-H1224	KC-H1628	KC-H1632
Tamaño de alimentación máximo	600*1900m m	900*2100m m	1200*2500m m	1600*2900m m	1600*3300m m
Tamaño de alimentación mínimo	220*600m m	300*650m m	400*720m m	450*750m m	450*750m m
Tamaño de impresión máximo	550*1800m m	880*1000m m	1150*2400m m	1550*2800m m	1550*3200m m
Tamaño de alimentación del salto	800*1900m m	1100*2100m m	1400*2500m m	1800*2900m m	1800*3300m m
Velocidad máxima	350pcs/min	300pcs/min	250pcs/min	180pcs/min	180pcs/min
Registro	+/-0.5mm	+/-0.5mm	+/-0.5mm	+/-0.5mm	+/-0.5mm
Hueco que ranura mínimo	240*60*240*60m m	los 250*70*250*70m	270*80*260*80m m	280*100*280*100m m	280*100*280*100m m
El ranurar exacto	+/-1.5mm	+/-1.5mm	+/-1.5mm	+/-1.5mm	+/-1.5mm
El cortar con tintas exacto	+/-1.5mm	+/-1.5mm	+/-1.5mm	+/-1.5mm	+/-1.5mm



CARACTERÍSTICAS

Todos los engranajes se hacen de 20 CrMnTi, experimentan apagado y exacto grinded para el buen servicio de la impresión y de la larga vida

Todos los rodillos experimentan el tratamiento exacto, grinded y plateados con el chorme rígido y hacen la rectificación de la balanza

El transporte tiene HRB, NTN, NSK para la opción

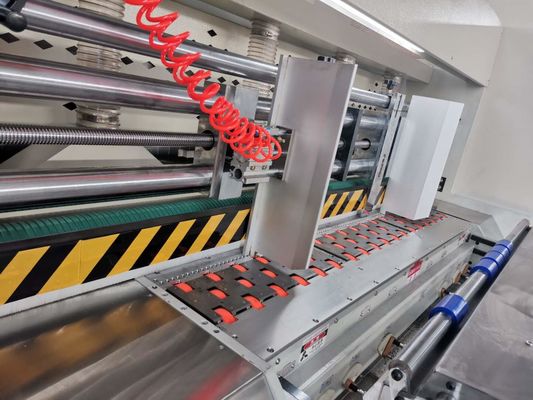

Unidad del alimentador



El ※ que se separa y que combina de la máquina y de la plataforma experimenta control eléctrico añadió con la alarma que suena consecutivamente durante el funcionamiento para asegurar la seguridad del trabajador

el ※ ataque el sistema de alimentación del borde que adopta la succión del vacío para hacer envolviendo la alimentación de la cartulina liso, volumen del proyecto del aire se puede ajustar según diversa cartulina.

El lado del ※ desconcierta el movimiento es ajustado por control manual y el movimiento trasero del bafle es ajustado por el control eléctrico, fácil actuar.

Rodillo de alimentación superior del ※: tubería de acero inconsútil cubierta con caucho desgaste-resistente para asegurarse del papel alimentado en buena forma.

※ Abajo del rodillo de alimentación: la tubería de acero inconsútil se platea con cromo y superficie grinded.

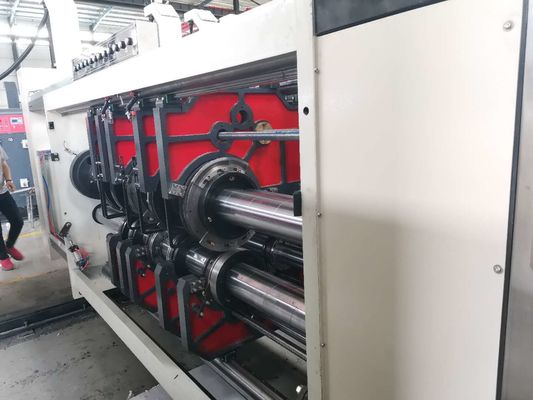

Unidad de impresora



Rodillo de impresión del ※:

1)el rodillo de impresión es tubería de acero inconsútil se platea con cromo rígido y superficie grinded;

2)El tratamiento de la rectificación asegura el funcionamiento estable;

3)Cargando y descargando cliché con CW/CCW que controla eléctrico por el interruptor de pie.

※ Que presiona el rodillo:

1)Presionando el rodillo, la tubería de acero inconsútil se platea con cromo rígido y superficie grinded;

2)El tratamiento de la rectificación asegura el funcionamiento estable

3)Presionar el dial del intervalo del rodillo es ajustada por control manual en una gama de ajuste a partir de la 0 hasta 12m m

Rodillo de Anilox del ※:

1)El rodillo de Anilox, tubería de acero inconsútil se platea con cromo rígido y la superficie grinded, presionando el anilox;

2)Mecanismo elevador neumático automático que trabaja con el sistema de alimentación (el rodillo de Anilox baja para tocar la impresión de la plantilla durante la alimentación, se alza para dejar la impresión de la plantilla después de parar la alimentación);

Rodillo de goma de distribución de la tinta del ※:

1)La tubería de acero inconsútil del rodillo de goma se platea con cromo rígido y superficie grinded.

2)El caucho grinded especialmente en grado medio y alto con efecto de distribución de la tinta excelente

Rodillo de alimentación del ※:

1)Rodillo de alimentación superior, tubería de acero inconsútil con 2 ruedas de alimentación del diámetro 136m m, plateadas con cromo rígido y superficie grinded.

2) Abajo del rodillo de alimentación, plateado con cromo rígido y superficie grinded.

3) El dial de alimentación del intervalo es ajustado por control manual en una gama de ajuste a partir de la 0 hasta 12m m

Ajuste de la fase del ※:

1)Estructura planetaria;

2) Ajuste numérico eléctrico de 360°

3)El movimiento horizontal puede ser ajustado por control manual con el ajuste de la distancia de 10m m

Circulación del ※ del agua de la tinta:

1)La bomba de diafragma neumática realizaron el abastecimiento de la tinta, fácil actuar y mantener;

2)La pantalla de filtro de aceite puede filtrar la impureza

Unidad de Slotter



Dispositivo que arruga del ※:

1)El diámetro del rodillo que arruga es ¢110mm, plateado con cromo rígido y superficie grinded, con el movimiento estable;

2) Tratado con la rectificación de la balanza para realizar el funcionamiento estable;

3)El dial del intervalo del rodillo que arruga corre el ajuste manual en una forma ajustable 0 a 12m m de la gama.

4)Movimiento horizontal de la rueda que arruga ajustado por control eléctrico.

Estructura del ajuste horizontal del ※ de ranurar el tenedor del cuchillo:

1)Diámetro del árbol 176 milímetros, plateados con cromo rígido y superficie grinded con el movimiento estable;

2)La anchura que ranura es 7m m;

3)El cuchillo que ranura de acero de aleación grinded en forma del engranaje después del tratamiento térmico ofrece rigidez y dureza excelentes;

4)Ranurando el cuchillo y arrugando el movimiento horizontal de la rueda ajustado por el control manual, fácil actuar.

※ Que ranura la estructura del ajuste de la fase:

1)Estructura del engranaje planetario;

2)Ranurando fase adopta el ajuste numérico eléctrico de 360° (el funcionamiento y la detención pueden ser ajustados)

3) Altura del cartón ajustada por control eléctrico.



Unidad que corta con tintas



Rodillo que corta con tintas del ★

El diámetro externo del ※ es ¢255mm (sin el cortador de dado)

※ Hecho del material el moldear de acero y plateado con cromo rígido y superficie grinded

El ※ trató con la rectificación de la balanza para mejorar estabilidad de funcionamiento

El intervalo fijo del tornillo del ※ en el cortador de dado es 100m m

El ※ conveniente muere cortador que la altura es 25.4m m

※ Que ranura los cuchillos para las opciones

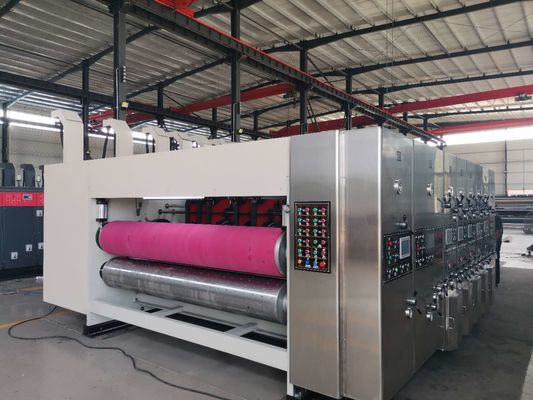

rodillo del ★Cushion

El diámetro externo del ※ es ¢281mm

el material Acero-que moldea del ※ se platea con cromo rígido y superficie grinded.

La rectificación de la balanza del ※ mejora estabilidad de funcionamiento.

El ※ da el ajuste del intervalo con el rodillo del cortador de dado.

El grueso del ※ del amortiguador alcanza 9m m, anchura 250m m

La instalación móvil mecánica del ※ con una distancia móvil horizontal de 40m m

estructura del ajuste del ★Phase

Estructura del engranaje planetario del ※.

La fase que corta con tintas del ※ es controlada por el ajuste numérico eléctrico de 360° (el funcionamiento y la detención pueden ser ajustados)

ajuste ★Interval

El intervalo de alimentación del ※ está ajustando por control manual



Apilador



1 altura de amontonamiento máxima 1600m m

Conducción de cadena 2 o conducción hidráulica para la opción

El dispositivo de seguridad 3 instaló para evitar el descenso del gabinete de la colección repentinamente

Buena calidad 4 transportar la correa para el servicio del tiempo largo
